Beskrivelse

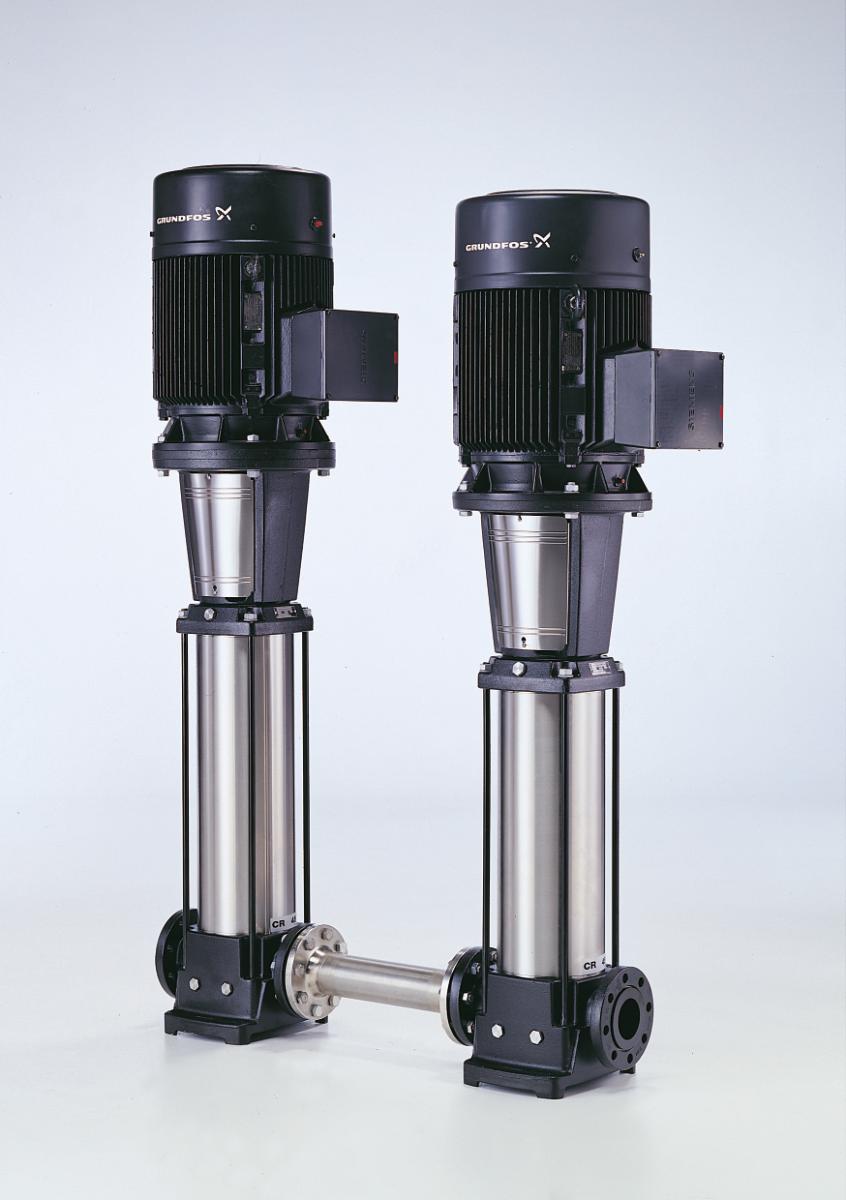

CR 20-1 A-F-A-E-HQQEVertikal, normalsugende, in-line flertrins-centrifugalpumpe til installation i røranlægsamt montering på fundament. Pumpen har følgende karakteristika: – Løbere og mellemkamre er fremstillet afRustfrit stål DIN W.-Nr. DIN W.-Nr. 1.4301. – Fod- og topstykke er fremstillet af Støbejern. – Indbygningsmål for akseltætningen iht. DIN 24960. – Effektoverførsel sker via støbejernskobling. – Rørtilslutning via DIN flanger.Motoren er en 3-faset vekselstrømsmotor. Væske:Væsketemperaturområde:-20 .. 120 °CTeknisk:Hastighed for pumpedata:2853 omdr/minNominelt flow:21 m3/hNominel løftehøjde:9.9 mAkseltætning:HQQEGodkendelser på typeskilt:CEMaterialer:Pumpehus:StøbejernPumpehus:EN-JL1030Pumpehus:ASTM A48-30 BLøber:Rustfrit stålLøber:DIN W.-Nr. 1.4301Løber:AISI 304Installation:Maks. omgivelsestemperatur:60 °CMax. tryk ved nævnte temperatur:16 bar / 120 °CMax. tryk ved nævnte temperatur:16 bar / -20 °CFlange standard:DINRørtilslutning:DN 50Tryktrin:PN 16Flangestørrelse for motor:FT100Elektriske data:Motortype:80CIE Efficiency class:IE3Antal poler:2Mærkeeffekt – P2:1.1 kWEffekt (P2) krævet af pumpe:1.1 kWEffekt (P2) krævet af pumpe:1.1 kWMærkespænding:3 x 220-240 D/380-415 Y VMærkestrøm:4,35/2,50 AStartstrøm:450-500 %Cos phi – effektfaktor:0,83-0,76Nominel hastighed:2840-2870 omdr/minIE efficiency:IE3 82,7% Kapslingsklasse (IEC 34-5):55 (Protect. water jets/dust)Isolationsklasse (IEC 85):FAndre:Nettovægt:42 kgBruttovægt:55 kgShippingvolumen:0.09 m3
