Beskrivelse

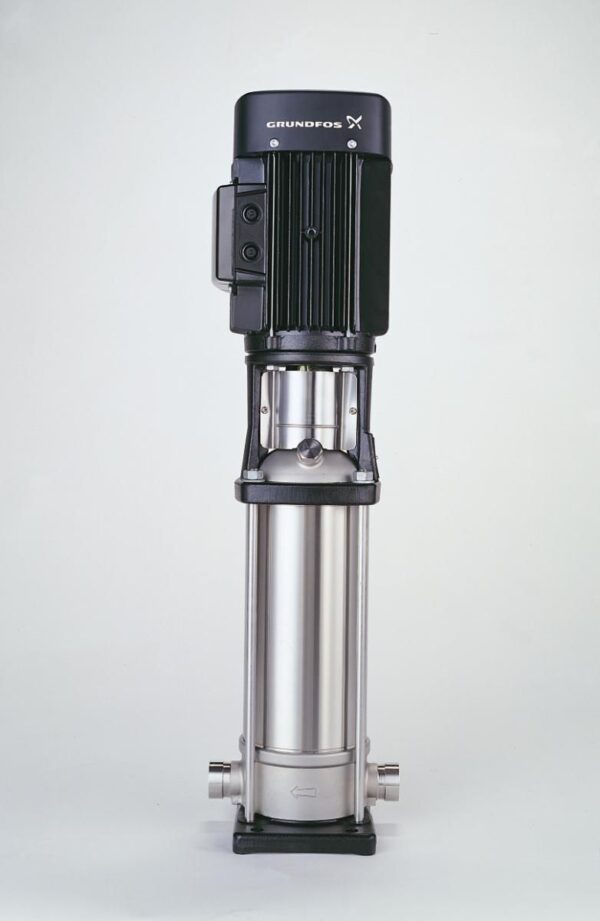

CRN 5-10 A-P-G-E-HQQEVertikal, normalsugende, in-line flertrins-centrifugalpumpe til installation i røranlægsamt montering på fundament. Pumpen har følgende karakteristika: – Løbere, mellemkamre og svøb er fremstillet af Rustfrit stål DIN W.-Nr. DIN W.-Nr. 1.4401. – Fod- og topstykke er fremstillet af Rustfrit stål DIN W.-Nr. DIN W.-Nr. 1.4408. – Indbygningsmål for akseltætningen iht. DIN 24960. – Effektoverførsel sker via støbejernskobling. – Rørtilslutning via PJE flanger/koblinger.Motoren er en 3-faset vekselstrømsmotor.Væske:Væsketemperaturområde:-20 .. 120 °CTeknisk:Hastighed for pumpedata:2896 omdr/minNominelt flow:5.8 m3/hNominel løftehøjde:51.8 mAkseltætning:HQQEGodkendelser på typeskilt:CEMaterialer:Pumpehus:Rustfrit stålPumpehus:DIN W.-Nr. 1.4408Pumpehus:ASTM A 351 CF 8MLøber:Rustfrit stålLøber:DIN W.-Nr. 1.4401Løber:AISI 316Installation:Maks. omgivelsestemperatur:60 °CMax. tryk ved nævnte temperatur:25 bar / 120 °CMax. tryk ved nævnte temperatur:25 bar / -20 °CFlange standard:PJERørtilslutning:42,2 mmFlangestørrelse for motor:FT115Elektriske data:Motortype:90SBIE Efficiency class:IE3Antal poler:2Mærkeeffekt – P2:1.5 kWEffekt (P2) krævet af pumpe:1.5 kWMærkespænding:3 x 220-240 D/380-415 Y VMærkestrøm:5,45/3,15 AStartstrøm:850-930 %Cos phi – effektfaktor:0,87-0,82Nominel hastighed:2890-2910 omdr/minIE efficiency:IE3 84,2%Motorvirkningsgrad ved fuldlast:84,2-84,2 %Motorvirkningsgrad ved 3/4 belastning:84,5-83,9 %Motorvirkningsgrad ved 12 belastning:83,1-81,0 % Kapslingsklasse (IEC 34-5):55 (Protect. water jets/dust)Isolationsklasse (IEC 85):FAndre:Mærkat:Grundfos BluefluxNettovægt:32.5 kgBruttovægt:36.5 kgShippingvolumen:0.08 m3
