Beskrivelse

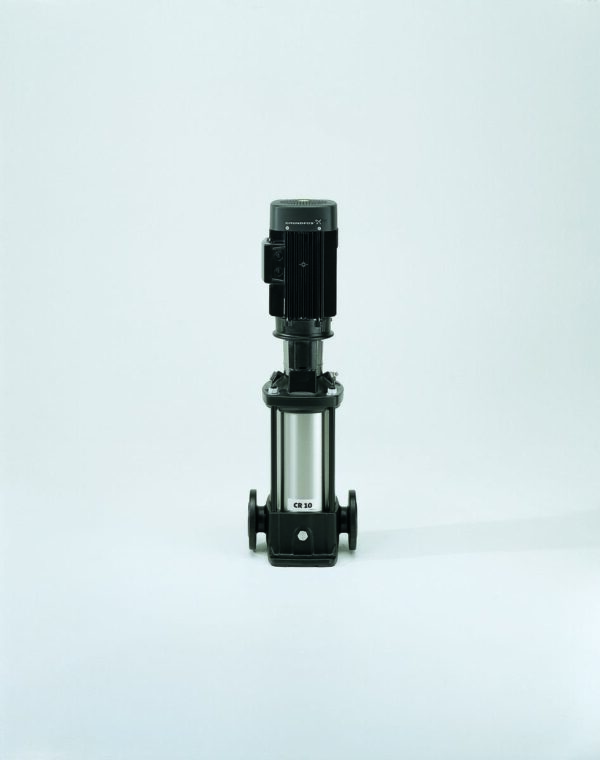

CRN 5-29 A-P-G-E-HQQEVertikal, normalsugende, flertrins-, inline-centrifugalpumpe til installation i rørsystemer og montering på fundament. Pumpen har følgende karakteristika: – Løbere, mellemkamre og svøb er fremstillet af Rustfrit stål, DIN W.-Nr. 1.4401. – Fod- og topstykke er fremstillet af Rustfrit stål, DIN W.-Nr. 1.4408. – Akseltætningens indbygningsmål er iht. EN 12756 – Kraftoverføring sker via todelt støbejernskobling – Rørføringen sker via PJE flanger/koblingerMotoren er en 3-faset AC motor.Medie:Væsketemperaturområde:-20 .. 120 °CTeknisk:Hastighed for pumpedata:2917 omdr/minNominelt flow:5.8 m3/hNominel løftehøjde:150 mAkseltætning:HQQEGodkendelser på typeskilt:CE,TRKurvetolerance:ISO 9906:1999 Annex AMaterialer:Pumpehus:Rustfrit stålPumpehus:DIN W.-Nr. 1.4408Pumpehus:AISI 316Pumpehus:ASTM A 351 CF 8MLøber:Rustfrit stålLøber:DIN W.-Nr. 1.4401Løber:AISI 316Installation:Maks. omgivelsestemperatur:60 °CMax. tryk ved nævnte temperatur:25 bar / 120 °CMax. tryk ved nævnte temperatur:25 bar / -20 °CFlange standard:PJERørtilslutning:42,2 mmFlangestørrelse for motor:FT130Elektriske data:Motortype:112MCIE Virkningsgradsklasse:IE3Antal poler:2Mærkeeffekt – P2:4 kWEffekt (P2) krævet af pumpe:4 kWMærkespænding:3 x 380-415 D VMærkestrøm:7.9 AStartstrøm:1000-1110 %Cos phi – effektfaktor:0,87-0,87Nominel hastighed:2920-2940 omdr/minVirkningsgrad:IE3 88,1%Motorvirkningsgrad ved fuldlast:88,1-88,1 %Motorvirkningsgrad ved 3/4 belastning:88,6-88,2 %Motorvirkningsgrad ved 12 belastning:85,2-88,1 % Kapslingsklasse (IEC 34-5):55 (Protect. water jets/dust)Isolationsklasse (IEC 85):FAndre:Mærkat:Grundfos BluefluxMin. virkningsgradsindeks, MEI =:0.57Nettovægt:63.9 kgBruttovægt:84.5 kgShippingvolumen:0.2 m3
