Beskrivelse

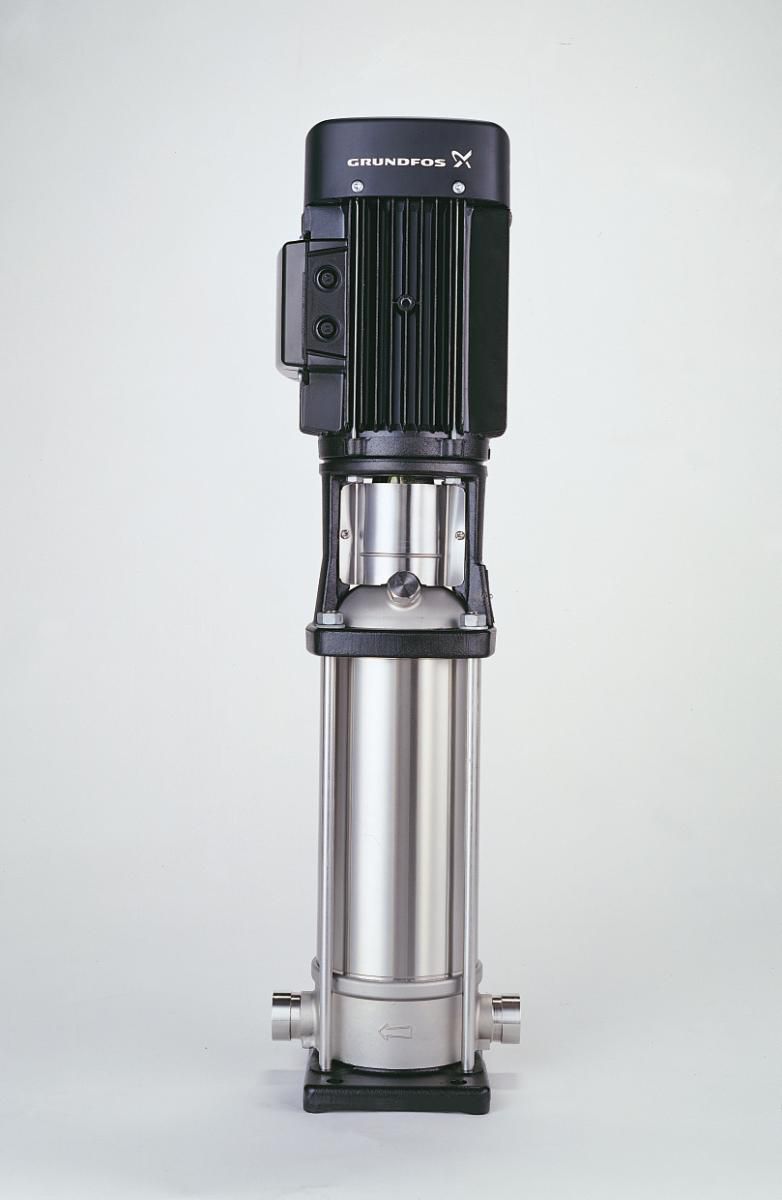

CRN 5-3 A-P-G-E-HQQEVertikal, normalsugende, in-line flertrins-centrifugalpumpe til installation i røranlægsamt montering på fundament. Pumpen har følgende karakteristika: – Løbere, mellemkamre og svøb er fremstillet af Rustfrit stål DIN W.-Nr. DIN W.-Nr. 1.4401. – Fod- og topstykke er fremstillet af Rustfrit stål DIN W.-Nr. DIN W.-Nr. 1.4408. – Indbygningsmål for akseltætningen iht. DIN 24960. – Effektoverførsel sker via støbejernskobling. – Rørtilslutning via PJE flanger/koblinger.Motoren er en 3-faset vekselstrømsmotor.Væske:Væsketemperaturområde:-20 .. 120 °CTeknisk:Hastighed for pumpedata:2856 omdr/minNominelt flow:5.8 m3/hNominel løftehøjde:14.9 mAkseltætning:HQQEGodkendelser på typeskilt:CEMaterialer:Pumpehus:Rustfrit stålPumpehus:DIN W.-Nr. 1.4408Pumpehus:ASTM A 351 CF 8MLøber:Rustfrit stålLøber:DIN W.-Nr. 1.4401Løber:AISI 316Installation:Maks. omgivelsestemperatur:40 °CMax. tryk ved nævnte temperatur:25 bar / 120 °CMax. tryk ved nævnte temperatur:25 bar / -20 °CFlange standard:PJERørtilslutning:42,2 mmFlangestørrelse for motor:FT85Elektriske data:Motortype:71BIE Efficiency class:NAAntal poler:2Mærkeeffekt – P2:0.55 kWEffekt (P2) krævet af pumpe:0.55 kWMærkespænding:3 x 220-240 D/380-415 Y VMærkestrøm:2,50/1,44 AStartstrøm:580-620 %Cos phi – effektfaktor:0,80-0,70Nominel hastighed:2830-2850 omdr/minIE efficiency:80,0%Motorvirkningsgrad ved fuldlast:80,0 %Motorvirkningsgrad ved 3/4 belastning:81,5-78,5 %Motorvirkningsgrad ved 12 belastning:79,5-74,5 % Kapslingsklasse (IEC 34-5):55 (Protect. water jets/dust)Isolationsklasse (IEC 85):FAndre:Nettovægt:17.6 kgBruttovægt:20.2 kgShippingvolumen:0.05 m3
