Beskrivelse

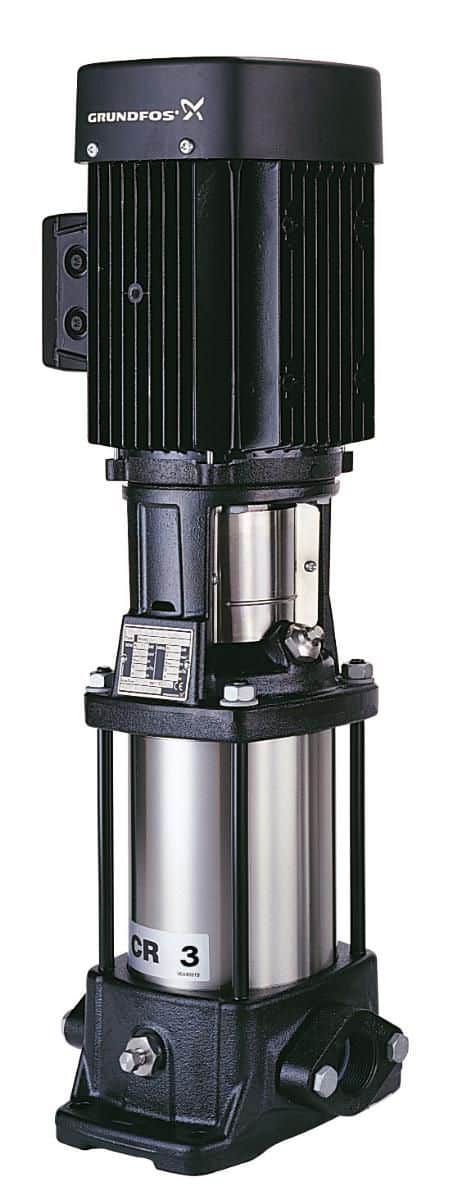

CR 1-7 A-A-A-E-HQQEVertikal, normalsugende, in-line flertrins-centrifugalpumpe til installation i røranlægsamt montering på fundament. Pumpen har følgende karakteristika: – Løbere og mellemkamre er fremstillet afRustfrit stål DIN W.-Nr. DIN W.-Nr. 1.4301. – Fod- og topstykke er fremstillet af Støbejern. – Indbygningsmål for akseltætningen iht. DIN 24960. – Effektoverførsel sker via støbejernskobling. – Rørtilslutning via OVAL flanger.Motoren er en 3-faset vekselstrømsmotor. Væske:Væsketemperaturområde:-20 .. 120 °CTeknisk:Hastighed for pumpedata:2873 omdr/minNominelt flow:1.8 m3/hNominel løftehøjde:33.6 mAkseltætning:HQQEGodkendelser på typeskilt:CEMaterialer:Pumpehus:StøbejernPumpehus:EN-JL1030Pumpehus:ASTM A48-30 BLøber:Rustfrit stålLøber:DIN W.-Nr. 1.4301Løber:AISI 304Installation:Maks. omgivelsestemperatur:40 °CMax. tryk ved nævnte temperatur:16 bar / 120 °CMax. tryk ved nævnte temperatur:16 bar / -20 °CFlange standard:OVALRørtilslutning:Rp 1Flangestørrelse for motor:FT85Elektriske data:Motortype:71AIE Efficiency class:NAAntal poler:2Mærkeeffekt – P2:0.37 kWEffekt (P2) krævet af pumpe:0.37 kWEffekt (P2) krævet af pumpe:0.37 kWMærkespænding:3 x 220-240 D/380-415 Y VMærkestrøm:1,74/1,00 AStartstrøm:490-530 %Cos phi – effektfaktor:0,80-0,70Nominel hastighed:2850-2880 omdr/minIE efficiency:78,5%Motorvirkningsgrad ved fuldlast:78,5 %Motorvirkningsgrad ved 3/4 belastning:79,0-76,5 %Motorvirkningsgrad ved 12 belastning:75,5-71,5 % Kapslingsklasse (IEC 34-5):55 (Protect. water jets/dust)Isolationsklasse (IEC 85):FAndre:Nettovægt:20 kgBruttovægt:22.7 kgShippingvolumen:0.05 m3
