Beskrivelse

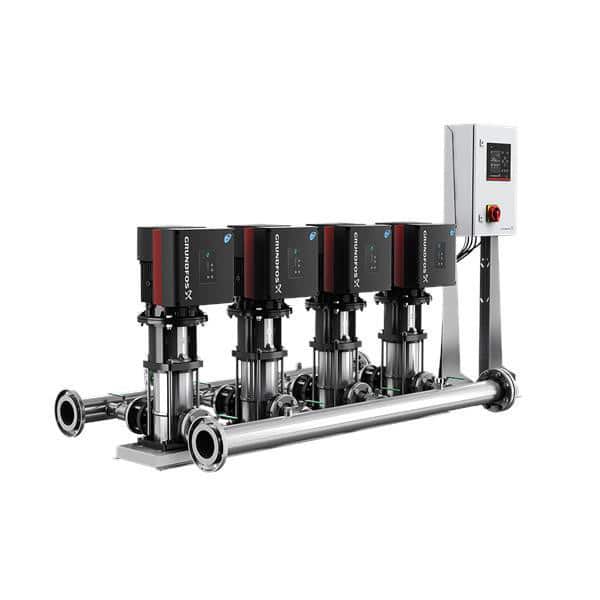

Trykforøgeranlægget leveres som kompakt enhed i henhold til DIN-standard 1988/T5.Alle pumper er hastighedsregulerede.Fra 0,37 til 11 kW er trykforøgeranlægget udstyret med CR-, CRE-, CRI- eller CRIE-pumper med elektronisk kommuteret permanentmagnet-motorer med ekstremt høj virkningsgrad. Den samlede virkningsgrad for motoren inkl. frekvensomformeren gælder for IE5-niveauet i IEC 60034-31.Fra 15 til 22 kW er trykforøgeranlægget udstyret med CR-, CRE-, CRI- eller CRIE-pumper med motorer med integreret frekvensregulering. Den samlede virkningsgrad for motoren, inkl. frekvensomformeren, overstiger IE3-niveauet i IEC 60034-31, selvom denne standard kun gælder for motoren.Hydro MPC-E opretholder et konstant tryk via kontinuerlig justering af pumpernes hastighed.Anlæggets ydelse tilpasses behovet gennem ind-/udkobling af det krævede antal pumper og gennem parallelstyring af de pumper, der er i drift.Pumpeskift sker automatisk og afhænger af belastning, tid og fejl.Anlægget består af disse dele::vertikale, multistage, centrifugalpumper, type CRIE 15-3Alle væskeberørte pumpedele er i rustfrit stål EN DIN 1.4301.Pumpebunde og topstykker er i enten støbejern/rustfrit stål (CRI) eller støbejern EN-GJS-500-7 (CR), afhængigt af pumpetype. Andre vitale dele er i rustfrit stål EN DIN 1.4301Pumperne er udstyret med en vedligeholdelsesvenlig patrontætning, HQQE (SiC/SiC/EPDM).To manifolder i rustfrit stål i henhold til EN DIN 1.4571Bundramme i rustfrit stål i henhold til EN DIN 1.4301 op til CR 64. Over CR 64 er pumperne placeret på en galvaniseret C-profilrammeEn kontraventil (POM) og to afspærringsventiler til hver pumpeKontraventiler er certificeret i henhold til DVGW, afspærringsventiler i henhold til DIN og DVGWAdapter med afspærringsventil til tilslutning af membranbeholderTrykmåler og tryktransmitter (analog udgang 4-20 mA)Control MPC i et stålkabinet, IP54, herunder hovedafbryder, alle nødvendige sikringer, motorbeskyttelse, koblingsudstyr og mikroprocessorstyret CU 352.Tørløbssikring og membranbeholder fås i overensstemmelse med tilbehørslisten. Pumpedriften reguleres af Control MPC med følgende funktioner:Intelligent flerpumpestyring, CU 352Konstanttrykstyring via kontinuerlig hastighedsregulering af hver enkelt pumpe.PID-regulator med justerbare PI-parametre (Kp + Ti).Konstant tryk ved sætpunktet, uafhængigt af tilløbstryk.Langsom trykopbygning (for at forhindre vandslag under opstart).On/off-drift ved lavt flow.Automatisk kaskadestyring af pumper for optimal virkningsgrad.Valg af min. tid mellem start/stop, automatisk pumpeskift og pumpeprioritet.Automatisk pumpetestfunktion for at undgå, at pumper i tomgang kører fast.Mulighed for tildeling af reservepumpe.Mulighed for reservesensor (redundant primærsensor).Sekundær sensor (mulighed for at skifte til en anden sensor/et andet sætpunkt).Flere sensorer (op til 6 sensorer til at påvirke sætpunktet).Manuel betjening.Mulighed for ekstern sætpunktindflydelse.Logfunktion.Sætpunktsrampe.Mulighed for digitale fjernstyringsfunktioner:System til/fra.Maks., min. eller brugerdefineret drift.Op til seks alternative sætpunkter.Digitale indgange og udgange kan konfigureres individuelt.Overvågningsfunktioner for pumpe og anlæg:Min.- og maks.-grænser for aktuelle værdi.Tilløbstryk.Overvågning af kontraventil.Motorbeskyttelse.Sensorer og kabler overvåges for fejl.Alarmlog med de seneste 24 advarsler/alarmer.Visnings- og lampefunktioner:FarvedisplayGrøn lampe for driftsangivelse og rød lampe for fejlPotentialfri skiftekontakter til drift og fejl.Grundfos-buskommunikation.Det er muligt at tilføje CIM-kommunikationsmoduler til kommunikation med SCADA/CTS.Pumper, rør, komplet kabling og Control MPC monteres på bundrammen. Trykforøgeranlægget er blevet forudindstillet og afprøvet.Der findes ekstraudstyr til opgradering af trykforøgeranlægget.Pumpemedier: VandMaks. anlægstryk: 16 barFlow (Anlæg): 56.8 m3/hMærkestrøm, anlæg: 16 AMærkeeffekt: 4 kW
