Beskrivelse

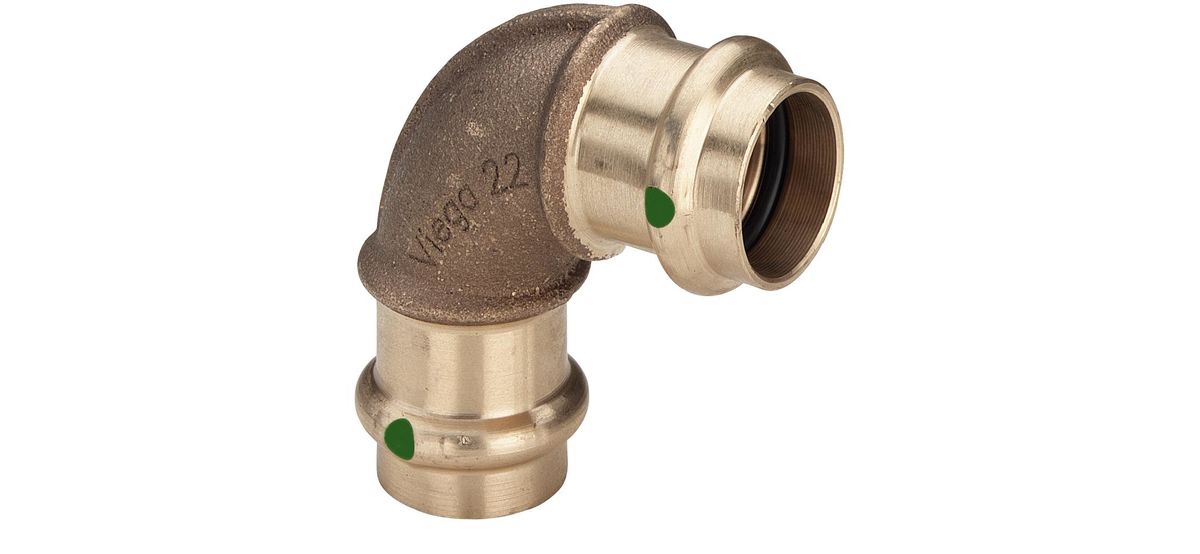

Presfittingsystem med presfittings af rødgods, rør af rustfrit stål materialenr. 1.4401 og 1.4521 iht. DIN EN 10088, DIN EN 10312, DVGW-arbejdsseddel GW 541, systemtilladelse for fittings og rør iht. DVGW-arbejdsseddel W 534, til drikkevandsinstallationer iht. DIN 1988. Til en stabil montering af diverse VVS-installationer i Viegas samlede system.PresfittingsAlle størrelser er med SC-Contur – fittings, der ved en fejl ikke er blevet presset ved monteringen bliver klart synlige ved fyldning af anlægget. SC-Contur er certificeret og opfylder kravene i DVGW-arbejdsseddel W 534, pkt. 12.14, garanteret utæt ved manglende presning.Ved tæthedsprøvninger med vand kan Viega registrere upressede fittings i trykområdet fra 0,1 MPa–0,65 MPa,, ved tør tæthedsprøvning med trykluft eller inerte gasser fra 22 hPa–0,3 MPa.Mærkning•Grøn prik på prestilslutningenPakningerEPDM, sorte (ethylen-propylen-dien-kautsjuk), op til 110 °C, ikke modstandsdygtige over for kulbrinte-opløsningsmidler, klorerede kulbrinter, terpentin, benzinRørRør i rustfrit stål lasersvejset og af korrosionsfast rustfrit stål•Materialenr. 1.4401 (AISI 316L) (X5CrNiMo 17-12-2), med 2,3 % molybdæn til bedre holdbarhed, gule propper•Materialenr. 1.4521 (AISI 444) (X2CrMoTi 18-2), med PRE-værdi 24,1, grønne propperDimensioner/materialeStandardstørrelser: d 12, 15, 18, 22, 28, 35, 42, 54 af rødgodsXL-størrelser: d 76,1, 88,9, 108,0 af rødgodsPresfitting med gevindtilslutning af rødgodsAnvendelsesområderDrikkevandRegnvandTrykluftanlægLandbrugIndustriSpecialanvendelserSkibsbygningI tilfælde af anvendelse til andre end de beskrevne anvendelsesområder skal der tages kontakt til Viega Service Center for at afstemme materialer.DriftsbetingelserDrikkevands installationer•Drikkevand uden begrænsninger iht. TrinkwV•Driftstemperatur max. 85 °C•Driftstryk max. 1,6 MPaDrikkevands installationer•Driftstemperatur max. 110 °C•Driftstryk max. 1,6 MPaBlandede installationer er tilladt uafhængigt af strømningsretningen.BemærkRørene af rustfrit stål skal beskyttes mod høje kloridkoncentrationer såvel fra mediet som fra ydre påvirkninger!TilladelserRør 1.4521 (d 12-108,0)•DW-7301BS0375Rør 1.4401 (d 12-108,0)•DV-7301BS0411System med rør 1.4521 (d 12-108,0)•DW-8501BS0377System med rør 1.4401 (d 12-108,0)•DW-8501AP3032Anvendelse af presværktøjFunktionssikkerheden på Viega presfittingsystemer afhænger først og fremmest af, at de presmaskiner og det presværktøj, der anvendes, er i perfekt stand. Til fremstilling af presfittings anbefaler vi derfor at bruge Viega presværktøj og at få dette presværktøj kontrolleret regelmæssigt af autoriserede servicecentre.Tekniske dataPresfittings og komponenter bliver kontinuerligt forbedret. Ved behov kan de aktuelle Z- og indbygningsmål ses i download-området på Viegas hjemmeside: www.viega.dk
